YC-Ｘ334线路负荷监测单元

通过中压监测终端对10kV线路A B C三相一次负荷进行采样，通过GPRS远程上传采集数据到监察系统，再将《用采》采集的电能表A B C二次侧负荷导入监察系统，系统将一次负荷通过倍率换算和二次负荷进行比对分析计算，实现10kV线路的实时监测。

1、实现10kV主干线路分段、分支定位用电异常用户，支持多用户同时监测；

2、实现单点用户24实时监测，可精确定位用户异常时间，为现场排查提供辅助依据；

3、实现单点用户容量高精度监测；

4、实现一次负荷和二次负荷进行对比，准确的判断用户是否有存在用电异常情况；

5、实现绝缘杆专用工具带电安装拆卸，简单方便；

6、不依赖主机或其他设备，4G模块独立传输，可实现隐蔽性安装使用；

7、单独变户监控和主分支监控相结合，使用灵活，适应多种查窃方式；

8、可充电复用，单次续航30天以上；

线路电压等级：0.38～35kV；

电流采样范围：0～400A；

工作温度：-25~70℃

相对湿度：≤95%

设计寿命：10年

外形尺寸：166mm*85mm*40mm

净重：0.4kg

防水等级：IP67

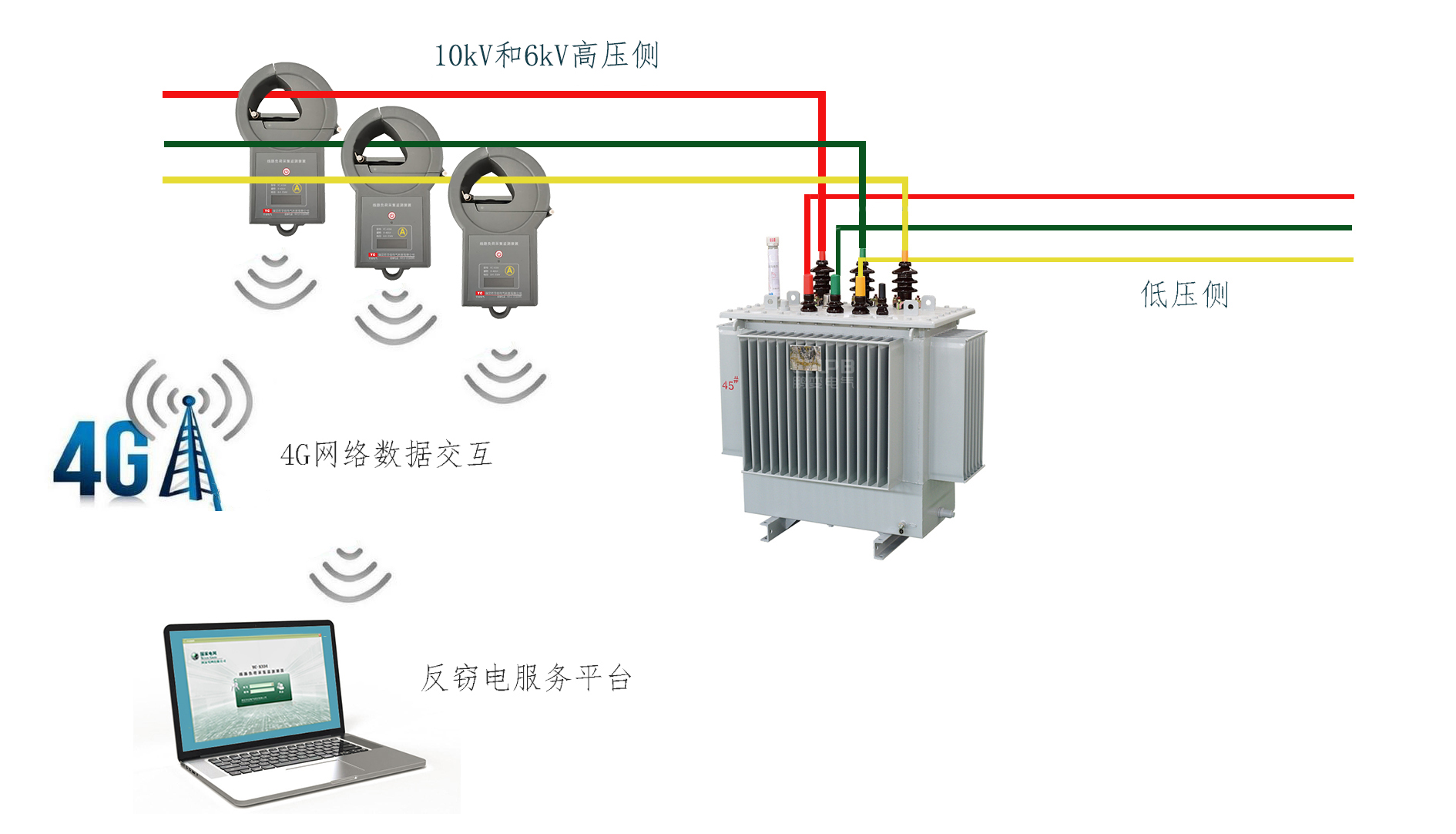

安装示意图
