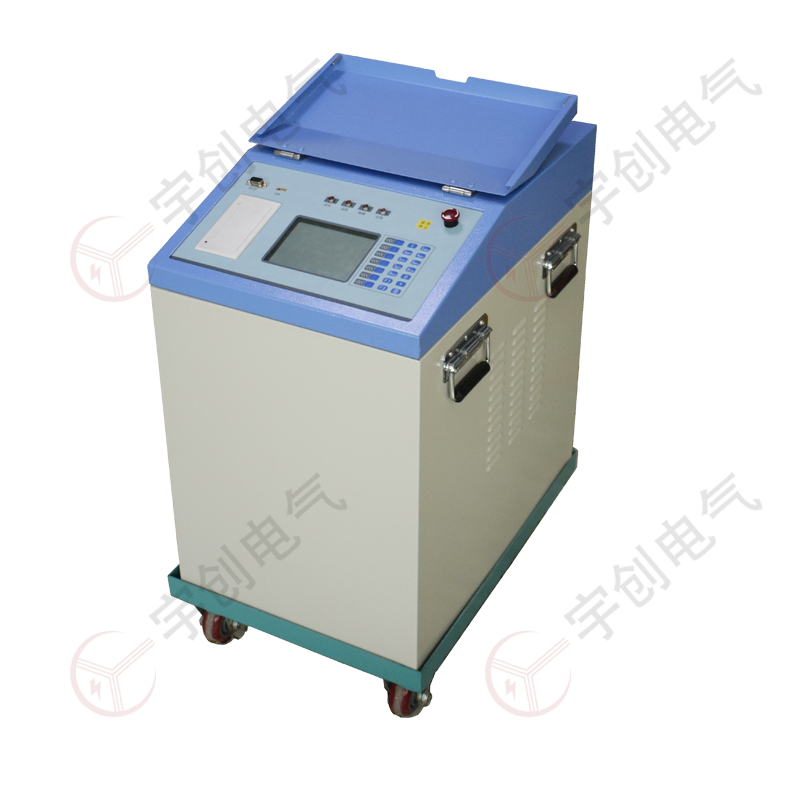

YC-S819线路工频参数异频测试装置

本测试系统是大功率线路工频参数异频测试系统（分体式装置）的基础上全功能的升级换代产品,依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/T1179-2012-1000kV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即：异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。

本装置的可实现的测试项目(更高配置)涵盖了各类电力输电线路在参数测量前试验项目和工频参数测量项目中所要求全部内容。

● 被测线路首末端悬空--线路静电感应电压、接地电流测量；

● 被测线路末端短路接地--线路电磁感应电压、电磁干扰电流测量；

● 高感应电压下三相线路的相别核对--线路末端为桥架母线或GIS组合电器；

● 线路各相绝缘电阻测试、核对相别、线路直流电阻测量；

● 三相输电线路的正序阻抗、零序阻抗、正序电容、零序电容、等值电容；

● 多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容；

● 多回同杆或并行线路回路间的不平衡度影响和不对称度影响分析；

● 二相输电线路的正序阻抗、零序阻抗、正序电容、零序电容；

● 同杆并行二相输电线路回路之间零序互阻抗和零序耦合电容。
