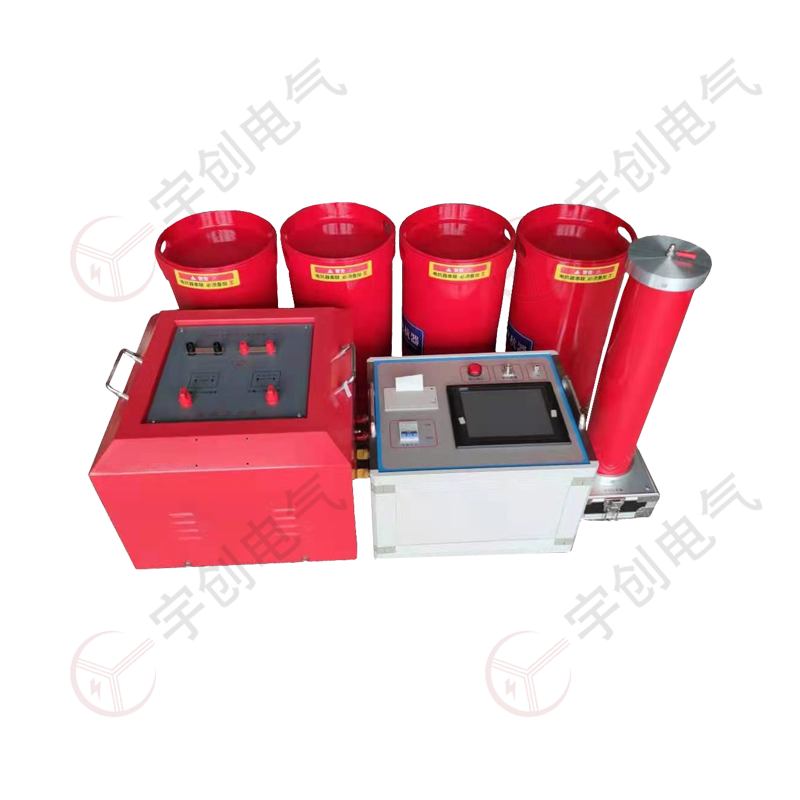

YC-BPXZ变频串联谐振试验装置

串联谐振试验装置由变频电源、激励变压器(也可称为励磁变压器)、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。

咨询热线:

产品概述
功能特点
技术参数

串联谐振试验装置由变频电源、激励变压器(也可称为励磁变压器)、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。


串联谐振试验装置采用多级叠加的方式,多台电抗器可并联、串联使用,分压器既用来测量试验电压,也可以作为小电容量试品的补偿电容,使得谐振频率可以在30~300Hz范围内完成多种电力设备的交流耐压试验。变频串联谐振基本原理是采用可调节(30--300Hz)串联谐振试验设备与被试品电容谐振产生交流试验电压。


适用于10kV、35kV等电缆的交流耐压试验,变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振,在被试品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器、电容分压器组成。被广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

● 所需电源容量大大减小,试验所需的电源功率只有试验容量的1/Q;


● 体积小,重量轻,一般为普通试验装置的1/3-1/5;


● 串联谐振试验装置谐振电源调频及功率元件使用日本进口的元器件,设计的是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,防止了谐波峰值对试品的误击穿;


● 变频电源保护功能强,稳定性好;具备具备全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种工作模式,可任意切换使用,操作方便;采用220V或380V单相电源,方便现场取电;


● 配置灵活,扩展功能强。谐振电抗器采用多只方式,积木式组合,可串可并,满足多种试品的试验要求,更方便现场使用;


● 大屏幕触摸LED液晶彩屏直接完成各种参数的设置,试验结果可保存、打印、上传、回查等。



具体参数可根据用户需求定制
